【志珩】漫談：DCS、PLC、FCS控制系統的區別
導讀
DCS，現場總線控制系統。DCS，PLC的區別是啥！
第一篇章：FCS和DCS的區別

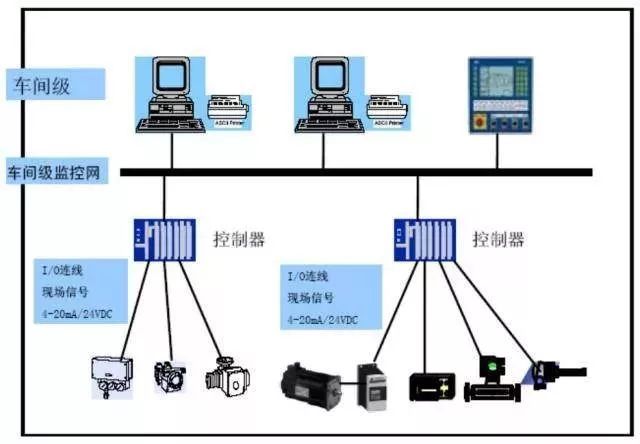

傳統方式：現場級設備與控制器之間連接采用一對一

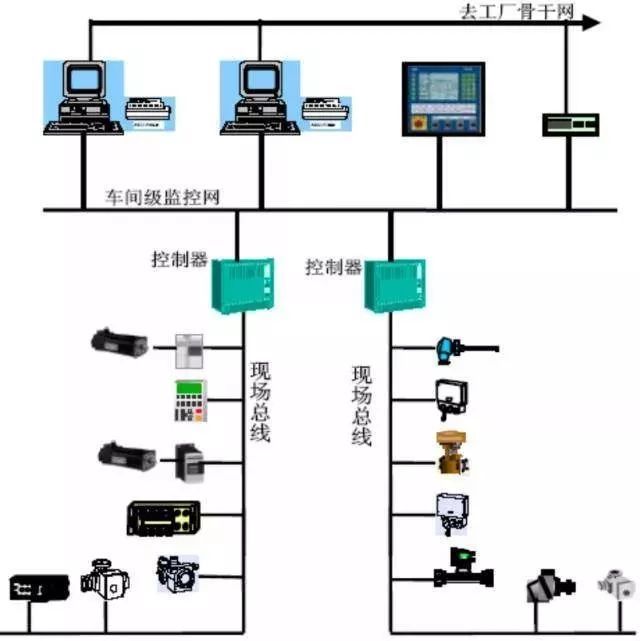

現場總線技術：使用一根電纜連接所有現場設備

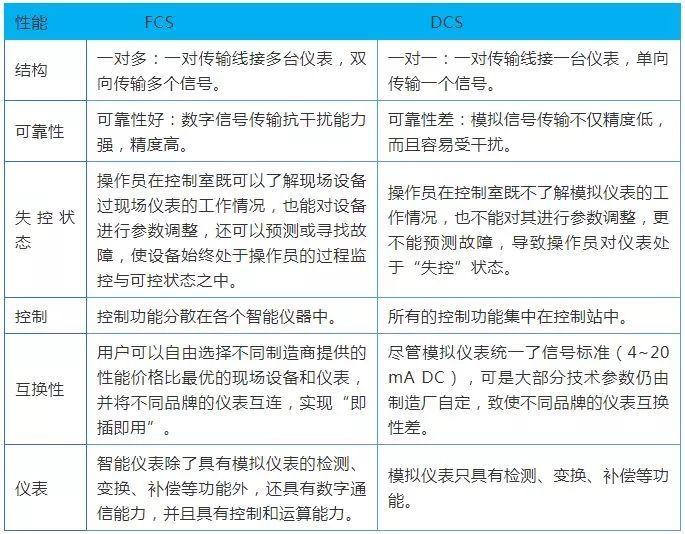

FCS和DCS的詳細對比
第二篇章：DCS和PLC的區別
發展到現在，DCS和PLC之間沒有一個嚴格的界線，在大多數人看來，大的系統就是DCS，小的系統就叫PLC。當然，這么說也不是不可以，但是還不對。來重新建立這個觀念。
最低邏輯控制器
（1）從開關量控制發展到順序控制，運送處理，是從下往上的；
（2）連續PID控制等多功能，PID在中斷站中。可用一臺PC機為主站，多臺同型PLC為從站；
（3）也可一臺PLC主體站，多臺同型PLC為從站，構成PLC網絡。這比用PC機作主站方便之處是：有用戶編程時，不必知道通信協議，只要按說明書格式寫就行；
（4）PLC網格既可作為獨立DCS，也可作為DCS的振蕩器；
（5）PLC主要用于工業過程中的順序控制，新型PLC也兼有閉環控制功能。
DCS
（1）分散控制系統：
DCS集4C（通信，計算機，控制，CRT）技術于一身的監控技術；
（2）從上到下的樹狀失真大系統，其中通信（Communication）是關鍵；
（3）PID在中斷站中，中斷站聯接計算機與現場儀器儀表與控制裝置是樹狀拓?fù)浜筒⑿羞B續的互連結構，也有大量電纜從中繼站并行到現場儀器儀表；
（4）模擬信號，A / D—D / A，帶穿孔的混合；
（5）一臺儀表一對線接收I / O，由控制站掛到并入LAN；
（6）DCS是控制（工程師站），操作（操作員站），現場儀表（現場測控站）的3級結構；
（7）用于大規模的連續過程控制，如石化等。
最初人士細說PLC與DCS的區別
但PLC可以與DCS的控制站比較，PLC的循環周期在10左右左右，而DCS控制站立500左右左右，PLC的開放性更好，作為產品其獨立工作的能力更強。
-歐姆龍公司
DCS是一個系統包括上位軟件，網絡與控制器，而PLC只是一個控制器，要構成系統還需要上位SCADA系統和與之相連的網絡。對PID回路控制，現在三菱的過程控制器也可以實現象SAMA配置一樣的FBD編程； DCS系統尺寸，控制的回路數更多，有比較多的控制和算法，可以完成比較復雜的回路間的控制。硬件可靠性差不多。言，PLC構成的系統成本降低。
-三菱電機自動化精密控制部經理
DCS是一種“分散式控制系統”，硬件上包括現場控制器，操作員站計算機，工程師站計算機，以及聯系他們的網絡系統； DCS軟件上是一個整體方案，解決的是一個系統的所有技術PLC是一個裝置，硬件上相等于DCS中的現場控制器；軟件上是一個局部方案，站與站之間組織松散。
-貝加萊負責APROL產品應用開發的技術經理
分析DCS與PLC的區別，最關鍵的是兩點，一是DCS是分布式控制，擁有數據庫數據庫；二是PLC是順序掃描機制，DCS通過時間為基準的控制。修改，在HMI也可以同步體現。
-羅克韋爾自動化過程市場產品經理

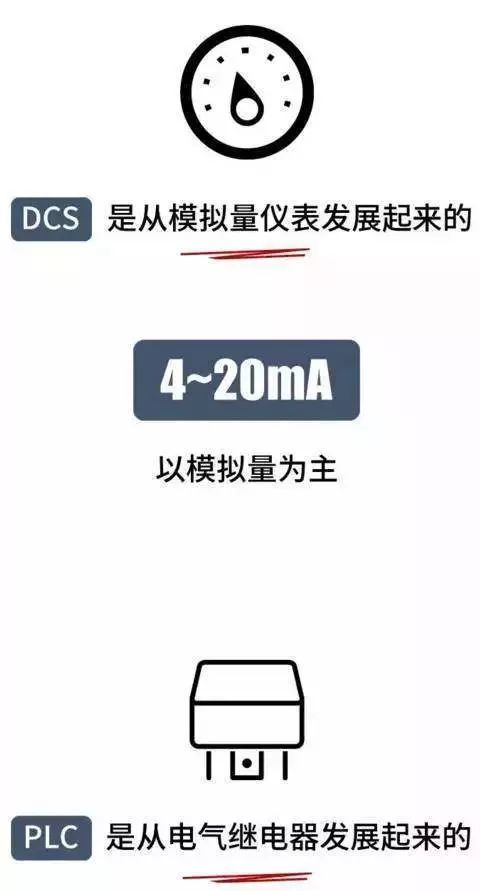

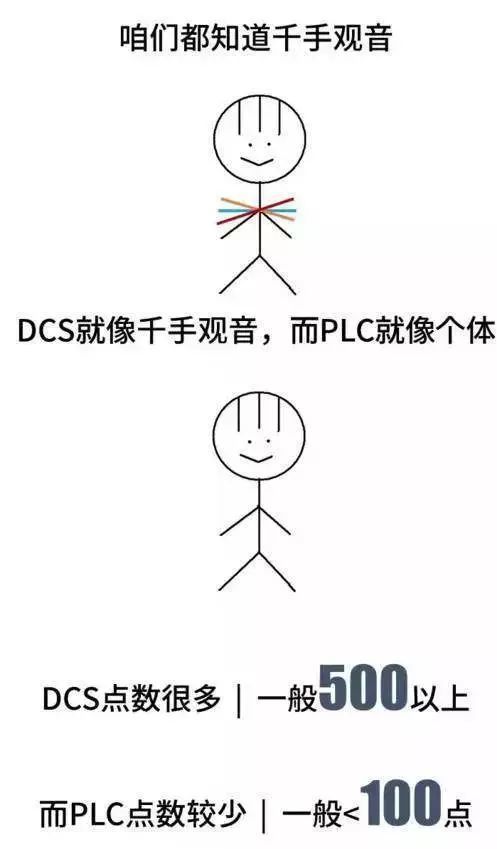

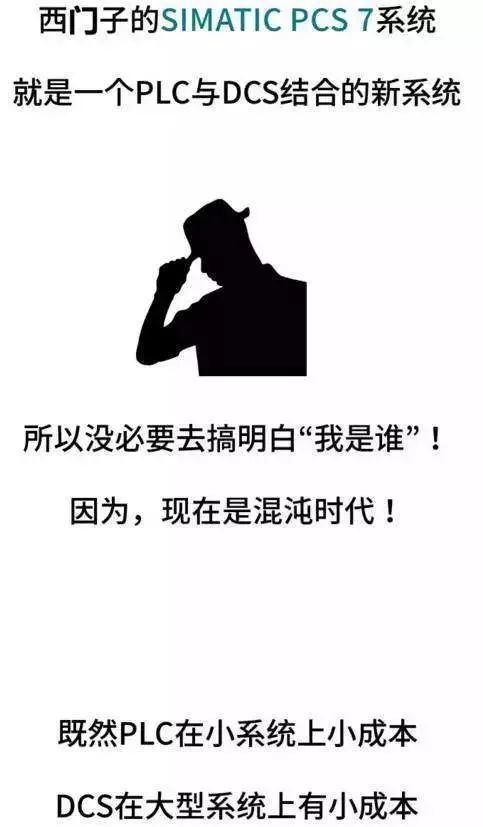

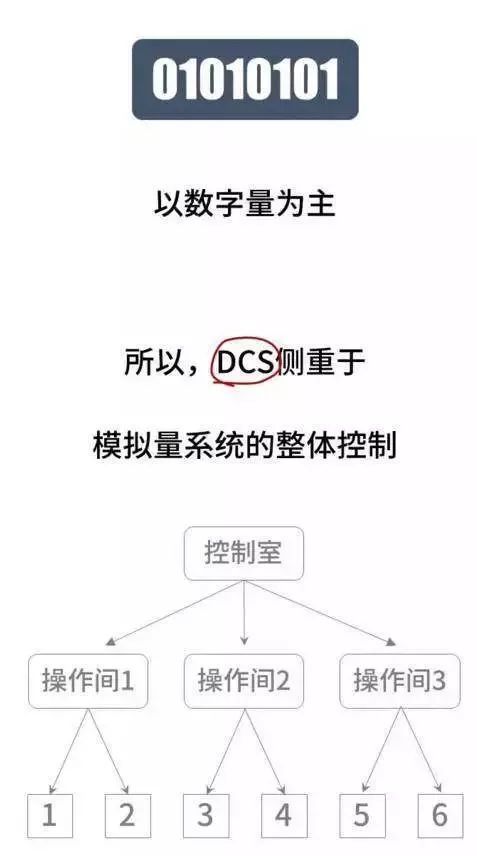

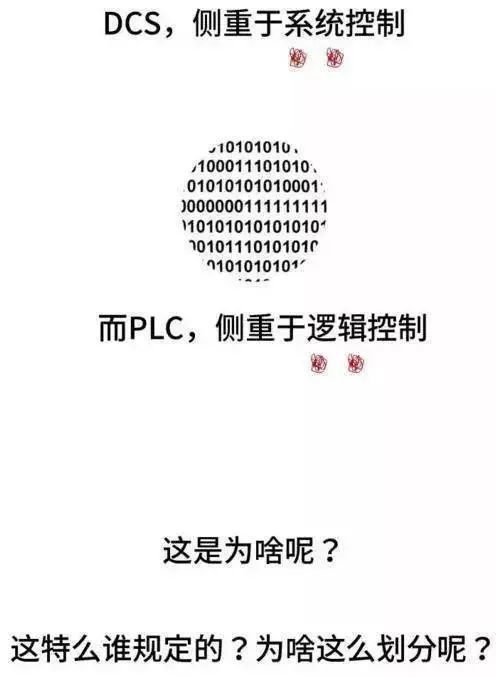

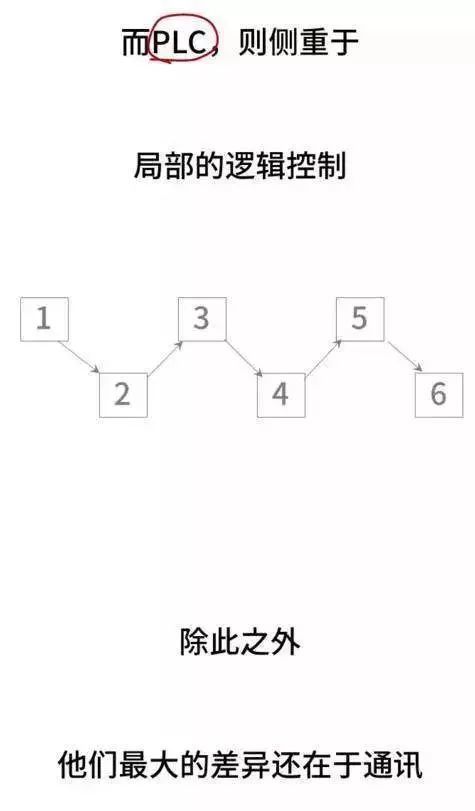

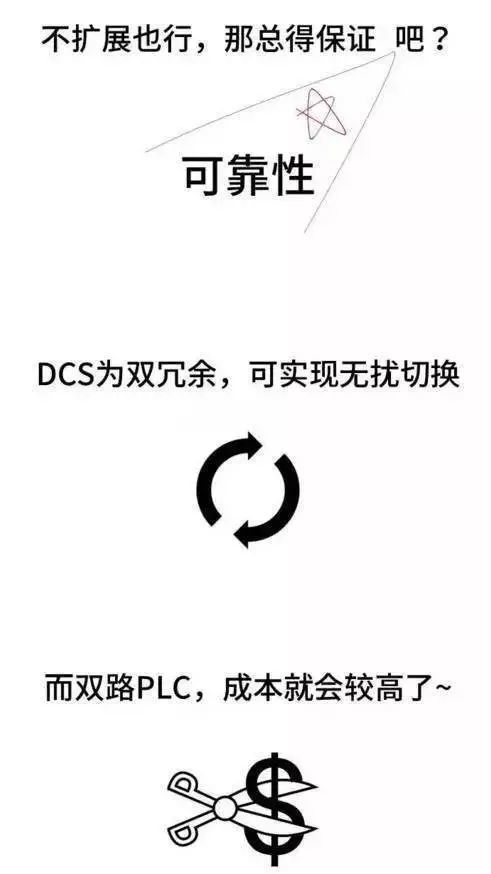

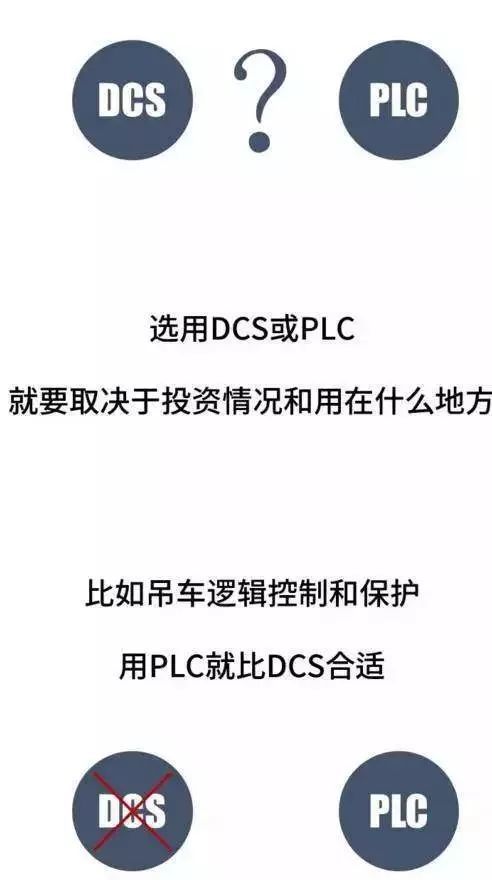

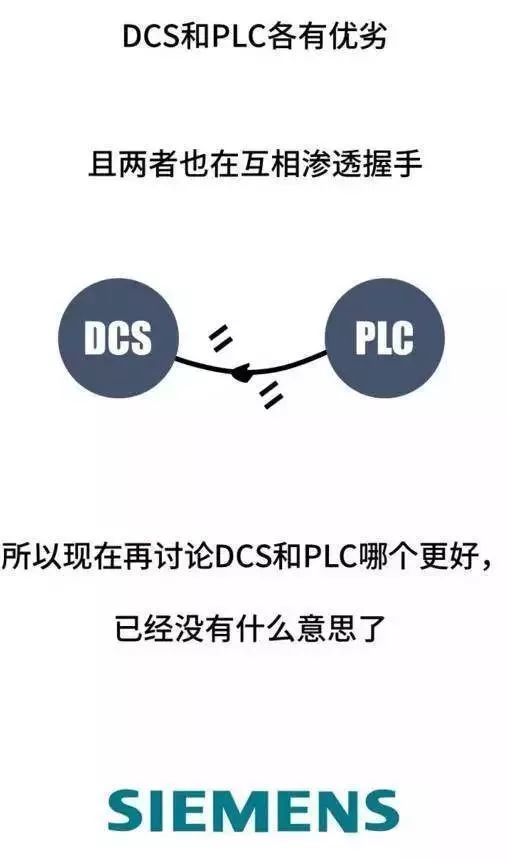

看漫畫，讀懂PLC與DCS
